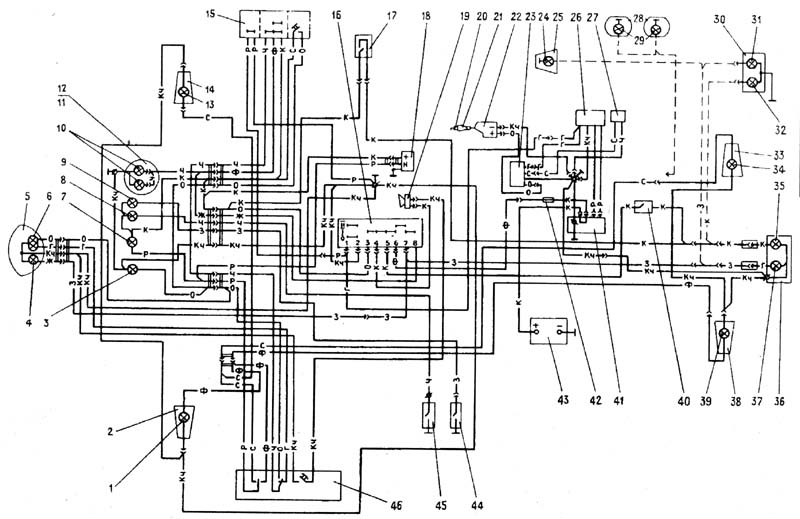

Схема проводки ИЖ Планета-5-01

Применимость

У ИЖ Планета-5 встречаются разные электрические системы. Заводское руководство ИЖ 7.107-01 описывает электронное бесконтактное зажигание с автоматическим опережением. На раннем 7.107 может стоять батарейная система, для которой нужна другая схема. Сначала проверьте обозначение на раме, затем маркировку установленного генератора, коммутатора и катушки.

Как читать схему

Открывайте изображение отдельно или увеличивайте его кнопками. Идите от потребителя к источнику питания: узел, разъём, провод, выключатель, предохранитель, масса. Номер элемента сверяйте с легендой самой схемы; не угадывайте назначение по цвету на старой проводке.

Проверка цепей

1. Осмотрите клеммы аккумулятора, предохранитель и точки массы.
2. Проверьте разъёмы на окисление, ослабление и перегрев.
3. Прозванивайте обесточенную цепь по одному участку.
4. После восстановления питания измерьте напряжение на входе и выходе подозрительного узла.
5. На средних оборотах с подключённым аккумулятором и включённым дальним светом заводской документ указывает 13,7–14,7 В как контроль напряжения зарядки.

Для отсутствующей искры используйте отдельную диагностическую карту: там сохранён заводской порядок проверок, чтобы не менять исправные детали по кругу.

Основные цепи на схеме

Сначала выделите силовую цепь аккумулятора: клеммы, предохранитель, замок и точки массы. Отдельно проследите зарядку от генератора через регулятор к батарее. Цепь зажигания включает генератор и датчик, коммутатор, катушку, высоковольтный провод, колпачок и свечу. Освещение и сигнализацию удобнее проверять от конкретного потребителя назад к переключателю и источнику питания.

Если один узел не работает, а остальные исправны, ищите неисправность в его ветви. Если одновременно пропало несколько систем, проверяйте общий предохранитель, замок, разъём генератора и массу. Измерение напряжения под нагрузкой полезнее простой прозвонки: окисленный контакт может звониться мультиметром, но не пропускать рабочий ток.

Типовые места повреждений

Осмотрите жгут у рулевой колонки, под баком, возле креплений двигателя и в местах выхода проводов из генератора. Поворот руля не должен натягивать кабели или менять работу света. Оплавленная колодка говорит о плохом контакте или перегрузке. Замена одного предохранителя причину не устранит.

Нештатный жгут проверяйте вывод за выводом. Цвета современной проводки могут не совпадать с заводской схемой. Соединения выполняйте обжимными контактами подходящего размера, защищайте от влаги и закрепляйте вдали от цилиндра, выпускной трубы, цепи и острых кромок.
