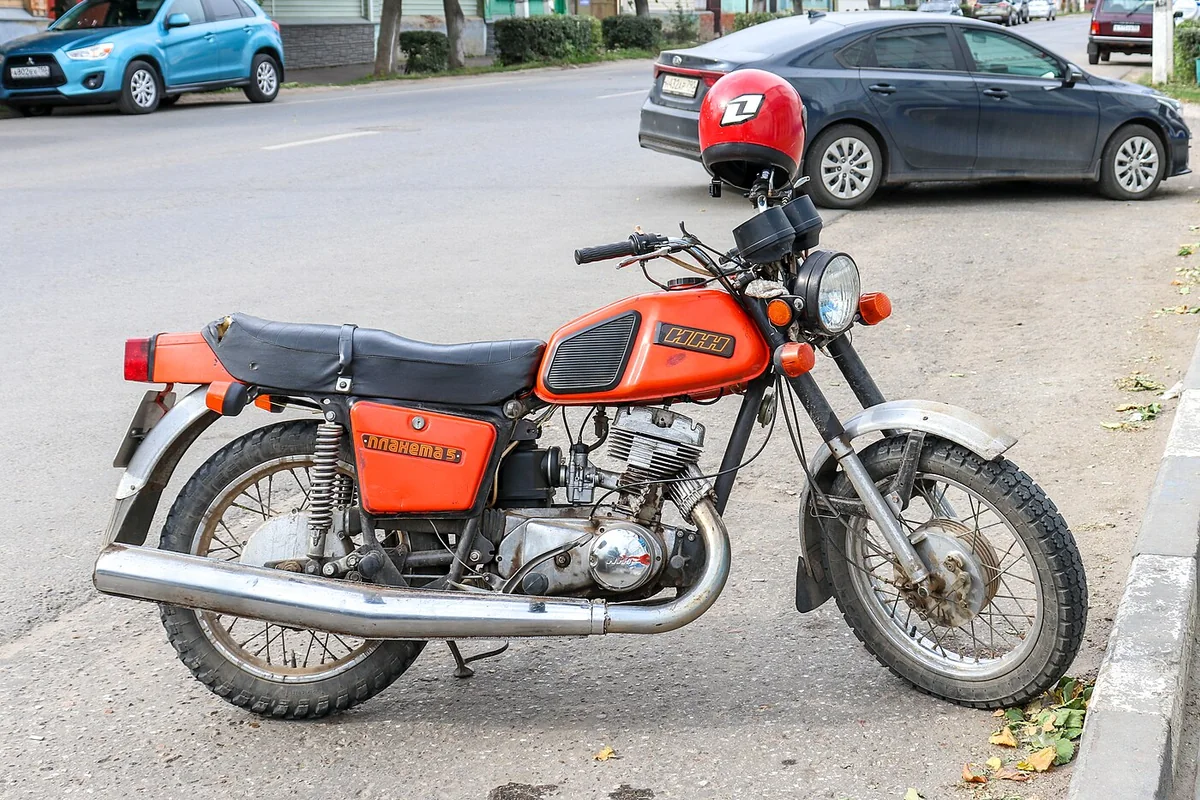

Зажигание и свеча ИЖ Планета-5-01

Система

Для ИЖ 7.107-01 руководство указывает электронное бесконтактное зажигание с автоматическим изменением опережения. Номинальное напряжение сети составляет 12 В, параметры генератора: 14 В, 90 Вт. Не поворачивайте детали зажигания наугад, иначе собьёте исходную установку.

Свеча

Заводское обозначение свечи: А23, зазор между электродами 0,6–0,75 мм. Осмотр и очистка предусмотрены через 2500–3500 км. Свечу меняют при трещинах изолятора, выгоревших электродах или следах пробоя.

Проверка

Сначала осмотрите колпачок, высоковольтный провод, разъёмы и массу. Для проверки искры корпус свечи должен надёжно касаться головки. Если искры нет, переходите к заводской диагностической карте: провод без колпачка, импульс на катушке, затем коммутатор, генератор и датчик.

Проверка от свечи к генератору

Поставьте заведомо исправную свечу с правильным зазором. Если искры нет, снимите колпачок и проверьте чистый конец высоковольтного провода безопасным разрядником. Затем осмотрите соединение провода с катушкой, клеммы первичной цепи и массу катушки.

Затем осмотрите разъёмы коммутатора и генератора. Ищите окисление, ослабленные контакты, сломанную фиксацию и протёртую изоляцию. Сопротивления обмоток и импульс датчика сравнивают со значениями заводского руководства подходящим прибором. Не подавайте аккумуляторное напряжение на неизвестный вывод коммутатора: электронный блок можно повредить мгновенно.

Что показывает свеча

Сухая свеча после нескольких попыток запуска направляет к подаче топлива, жиклёру холостого хода и герметичности впуска. Мокрая пахнущая бензином свеча требует исключить перелив и слабую искру. Масляный чёрный налёт возможен при переобогащении, излишке масла, холодной свече или длительной работе на малых оборотах.

Если изолятор белый и перегретый, обороты зависают, а под нагрузкой слышен звон, немедленно проверьте бедную смесь, подсос воздуха и охлаждение. Оценивайте свечу после известного режима работы, а не после долгого холостого хода. По одной фотографии без условий работы точный диагноз не поставить.
